　　步入式恒温恒湿试验室，步入式恒温恒湿实验室，步入式高低温试验室

　　

　　技术规格书

　　

　　1.名称:步入式恒温恒湿试验室，步入式恒温恒湿实验室，步入式高低温试验室

　　

　　2.型号:JW-1502C

　　

　　二、产品概述：

　　

　　1）按GB/T-2002附录A要求进行设计，同时参考了GB和GB标准。

　　

　　2）、试验系统结构设计先进合理，制造工艺规范，外观美观、大方。

　　

　　3）、该试验箱主要功能元器件均采用世界配置（含金量高）、技术原理先进可靠、噪音与节能得到*控制。

　　

　　4）、零部件的配套与组装匹配性好，主要功能元器件均采用具有较高水平的*件，提高了产品的安全性和可靠性，能保证用户长时间、高频率的使用要求。

　　

　　5）、设备具有良好的操作性、维护性、良好的温度稳定性及持久性、良好的安全性能、*及危害人身健康。

　　

　　6）、控制柜内所有电线均有设备打印制作的序号和编号，线路清楚，一目了然。

　　

　　二、步入式恒温恒湿试验室，步入式恒温恒湿实验室，步入式高低温试验室★主要技术指标、

　　

　　★1．容积和尺寸

　　

　　★1）试验室内箱尺寸：D2000mm×W1500mm×H2200mm22.3m³

　　

　　★2）外围箱体尺寸：D2300mm×W2100mm×H2500mm（不含机组尺寸）上挡尺寸库房板厚度100mm：下挡尺寸库房厚度100mm；外部尺寸不包括空调室、动力盘、机械室和箱体外突部分

　　

　　★2.性能

　　

　　★2.1.测试环境条件：环境温度为5～35℃、相对湿度≤85%RH、

　　

　　★2.2试验室温度范围：-35℃～90℃

　　

　　★2.3温度波动度：≤±0.5℃空载条件下，设备在稳定状态下，工作空间中心点温度随时间的变化量，实测zui高温度与zui低温度之差的一半，以“±”表示，即温度波动度℃。

　　

　　★2.4温度均匀度：≤2℃空载条件下，设备达到稳定后，每次测试中实测zui高温度与zui低温度之差的算术平均值，即温度均匀度。

　　

　　★2.5温度偏差：≤±2.0℃空载条件下，设备中心点在规定时间内测量的平均值与设备显示温度平均值之差，即温度偏差。

　　

　　★2.6升温速率：RT+10℃~+70℃≤50℃/min（带负载）

　　

　　★2.7降温速率：RT+10℃~-30℃≤50℃/min（带负载）

　　

　　其他要求：2.7.1外围留有透明观察孔3个（左、右、前面各一个），内部有照明。

　　

　　2.7.2内外壁之间有95平方引出线，两侧留有接线柱。

　　

　　2.7.3内部安装4个录像头，将线引出能与计算机接口

　　

　　2.7.4左侧面留有直径为100毫米测试出线口。

　　

　　2.7.5箱内底部安装两条平行导轨，相距1000毫米。

　　

　　2.7.6箱体底部承重1000Kg/m2温度校正点-30ºC和+70ºC

　　

　　负载钢材800公斤（不锈钢、角铁各占一半），氢氧化钠溶液20公斤

　　

　　试验箱为前双开大门形式试验箱门开在宽度方向，门洞尺寸为：1500×2000mm（W×H），左右大门上各设1个导电膜加热防雾玻璃观察窗，尺寸为：800×1000mm（W×H）

　　

　　2.7.7安全门在试验箱背后有防爆安全门一扇，当箱体内部因压力增加导致温度增高

　　

　　时，防爆门会自动弹开并快速泄压。

　　

　　活动斜坡（斜坡角度小于8°）因试验箱底板高与地平面，为方便试验产品进出，试验箱大门外配有一个，达到均压和耐撞击的设计强度。

　　

　　2.7.8整个底板承重>1000kg/m2

　　

　　气压平衡装置试验箱顶部安装有气压平衡装置，压力过高时能自动开启泄压，保证设备在升温、降温、恒定试验时箱内气压始终与外界的保持基本*

　　

　　照明装置箱内安装低压照明灯2盏，便于观察箱内的试验样品。

　　

　　测试电缆孔3个Ø100m引线孔，供试验走线用，其放置位置、数量、孔径按客户图纸

　　

　　排水试验箱工作室底部四周有排水沟槽，后方开有排水孔，通过排水管道

　　

　　急停开关控制柜上，试验箱及控制室内都安装有急停开关，以备设备出现意外时使用

　　

　　2.8数据自动记录、并有打印接口，电源接口

　　

　　2.9房间内配有照明灯

　　

　　2.10TEMI880触摸屏操作，PID自动调节，自动显示及记录程序运行的起始日期、时间，曲线等

　　

　　2.11湿度用水采新式AO史密斯RO逆渗透滤水器自动供水装置，加湿水箱设有观察口

　　

　　2.12一体化电子式温湿度传感器

　　

　　2.13固态继电器控制，并配有散热风扇。采用SUS304#不锈钢加热器，在加热过程中保证3相电流平衡

　　

　　2.14压缩机：半封闭意大利富士豪压缩机，冷凝方式：风式冷却

　　

　　2.15机箱材质：库板式箱体内箱采用304#不锈钢材料，外箱采用高级保温彩钢板

　　

　　2.16设备内部的易损件（如：发热器，温湿度传感器）要便于更换，房间保温效果好，内部温度，湿度分布均匀，避免任何死角。

　　

　　2.17试验室墙壁外侧与周边外墙内侧距离:保证温差小于±2℃（参考：大于等于0.3m）；

　　

　　2.18导热系数：符合国标要求

　　

　　2.19满足试验标准：

　　

　　1）GB/T-2002附录A

　　

　　2）GB《低温试验箱技术条件》、

　　

　　3）GB《电工电子产品环境基本参数检定方法》

　　

　　4）GB-2002《家用直接作用式房间加热器性能测试方法》的试验要求

　　

　　步入式恒温恒湿试验室，步入式恒温恒湿实验室，步入式高低温试验室

　　

　　三、设备结构特征

　　

　　1．结构：

　　

　　1）采用组合拼装式库板结构，它将直接构成一个密闭的试验空间。所有材料均选用的原材料，并按照可靠的质量保证标准制作。根据用户要求的试验室尺寸，预先制作并灌注保温材料发泡。保温库板各关键部位均受严格控制，以方便运输，现场快速组装。免去日后繁杂的维修保养。为延长设备的使用寿命，库板外壁材料为喷塑彩钢板，内壁材料为进口SUS304不锈钢板，库板在发泡前预埋特殊设计加工的防变形钢木骨架。内层灌注厚100mm的硬质聚胺脂发泡材料,具有绝热隔音性能，使试验室的运行成本显著低于其它材料。

　　

　　该试验室用保温材料经国家建筑科学院测定的参数如下：

　　

　　参数

　　

　　导热系数

　　

　　导温系数

　　

　　比热

　　

　　抗压强度

　　

　　抗弯强度

　　

　　吸水性

　　

　　自熄性

　　

　　数据

　　

　　0.0162大卡/米·度·小时

　　

　　0.米2/小时

　　

　　0.338大卡/公斤·度

　　

　　>2Kgf/cm2

　　

　　>2.5Kgf/cm2

　　

　　<3克/100cm2

　　

　　≯7秒

　　

　　2）外壁为喷塑镀锌彩色钢板

　　

　　3）底板承重能力：≤5000Kg/m2（均匀负载）

　　

　　4）试验室四周悬空，外围采用耐低温保护板整体维护

　　

　　2.室体附加配置

　　

　　1）.照明灯：防潮灯1只

　　

　　3．箱体大门：

　　

　　1）试验室采用铰链门，门洞高1800mm，门宽800mm，配安全门锁紧机构（门上配电热防结露中

　　

　　空玻璃观测窗共一个门框备防结露电热装置）

　　

　　2）实验室室大门采用单开门：

　　

　　3）能容纳人进去维修；

　　

　　步入式恒温恒湿试验室，步入式恒温恒湿实验室，步入式高低温试验室

　　

　　四、空气调节系统

　　

　　1）、工作原理：强制通风内循环，平衡调温法（BTC）。

　　

　　2）、空气循环装置：可调整式出风口，保证舱内的温、湿度均匀性.

　　

　　3）、空气加热方式：采用螺旋状大散热面积之镍铬合金阻性电加热器,PID+SSR驱动控制

　　

　　4）、空气冷却方式：高效膜片式空气热交换器

　　

　　五.制冷系统

　　

　　1）工作方式：活塞式压缩制冷方式

　　

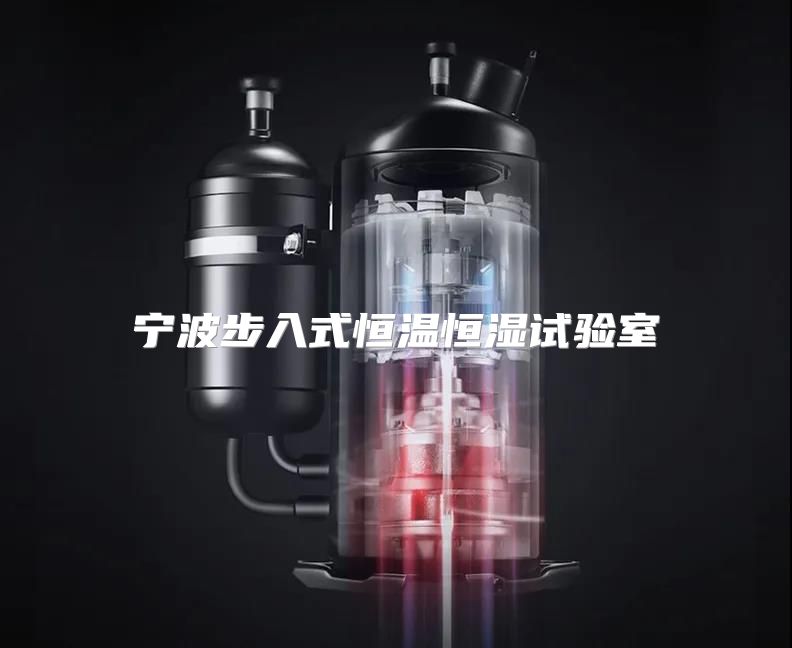

　　2）制冷压缩机：制冷系统的核心是制冷压缩机，采用德国进口比半封闭压缩机

　　

　　3）蒸发器：翅片式换热器

　　

　　4）冷凝器：翅片式换热器

　　

　　5）节流装置：热力膨胀阀、毛细管

　　

　　7）制冷机控制方式：控制系统的PLC（可编程逻辑控制器）根据试验条件自动调节制冷机的运行工况

　　

　　9）蒸发压力调节阀（防止蒸发器结冰）

　　

　　10）压缩机回气冷却回路

　　

　　11）能量调节回路

　　

　　12）制冷剂:R404A（绿色环保臭氧耗损指数均为0）

　　

　　13）其他主要部件均采用优质品牌产品

　　

　　六、电气控制系统

　　

　　1.温度测量:*PT100铂电阻

　　

　　2.温度控制器:

　　

　　采用贰套独立控制，一套控制工作室，TEM1880；触摸屏可编程控制器

　　

　　1）显示方式：LCD液晶显示，真彩界面，中英文显示

　　

　　2）显示精度：温度（0.1℃）；时间（1min）

　　

　　3）显示分辨率：温度；0.1℃

　　

　　4）采样时间：1次／S；

　　

　　5）图形显示：完整显示设定及程序曲线。

　　

　　程序容量：可自行编制修改并存储120个程序，每条程序可设置99段；循环999次

　　

　　6）温度PV值再传输：该仪表具有4～20mA模拟量输出

　　

　　7）具有多种断电恢复模式。

　　

　　8）控制模式：定值控制、程序控制。

　　

　　9）自带128KBSRAM-锂电池进行数据备份，并进行数据保存可显示设定参数、试验曲线、运行时间、故障记录、历史记录及帮助信息、加热器工作状态，同时具有试验程序自动运行。控制程序的编制采用人机对话方式，仅需设定温度、时间就可实现自动运行功能。检测装置能自动进行详细的故障显示及报警

　　

　　10）试验数据显示：可显示设定温度、实测温度、总运行时间、段运行时间、段剩余时间、加热状态、日历时间等；

　　

　　11）故障信息：当发生异常时，记录并用中文显示故障状态、可能的原因和推荐的解决方法；

　　

　　12）内置PLC功能：直接驱动各执行部件，逻辑运算由PLC完成；

　　

　　13）设备配有工作时间累计计时器一个；

　　

　　14）设备有开机自检及自动报警及管理功能；

　　

　　15）制冷机工控自动控制：根据不同的试验条件，自动选择制冷机工作状态；

　　

　　16）具有断电保护功能：有断电保护功能和来自动开启功能，用户可根据需要进行设定，包括断电又来电后自动开启的允许zui长时间间隔

　　

　　17）功率控制：采用三相过零触发可控硅调功技术，控制可靠、无噪声、无电网污染；

　　

　　3、集中控制:

　　

　　1）联想品牌电脑1台,（HP/CANON/ESPON）彩色喷墨打印机（选购）

　　

　　2）带有标准的RS232或RS485计算机通讯接口,可选配与计算机连接，实现上位机管理。在计算机上实现参数的设置、修改、编程及试验数据的存盘、打印

　　

　　3）软件采用winxp操作系统，窗口界面，中文显示

　　

　　4）可以采集测量的所有数据，并且均能以数字、曲线图的形势进行实时连续监测

　　

　　5）测试过程能实验自动判稳

　　

　　6）测试结束，可以自动进行原始数据统计分析处理，显示并打印测试报告

　　

　　7）能分别以数字、曲线图的形式实时显示被测机所有采集数据，并自动计算测试结果

　　

　　8）历史数据查询功能，可以以日期、测试项目、试验编号、机型等参数进行数据查询，所查询历史数据均可以以数据或曲线方式进行显示，分析图形可以用直观的时间间隔查看、移动、打印，并可以打印测试报告

　　

　　七、安全保护装置

　　

　　1）制冷系统压缩机超压

　　

　　2）压缩机电机过热

　　

　　3）压缩机电机过流

　　

　　5）压缩机过载保护

　　

　　6）试验室超温保护

　　

　　7）风机电机过热

　　

　　8）总电源相序和缺相保护

　　

　　9）漏电保护

　　

　　10）短路保护

　　

　　八、节能和降躁:

　　

　　1、关于节能

　　

　　1）、由于采用离心式风循环系统，离心风机产生的风压、风量较大，散热效率高

　　

　　2）、当低温恒温时，中央控制系统会根据试验箱低温恒温时的冷散失，自动调节电磁阀开关频次，控制制冷剂流量，达到产生经济冷量的目的，使试验箱内的制冷和冷散失达到一种动态平衡，zui终达到恒温目的。（一般厂家生产的高低温，低温或常温恒温时只是采用通常意义上的冷热对抗即大功率制冷对抗大功率加热，使用户运行设备很不经济）

　　

　　2、关于噪音：

　　

　　1）低温管路配备减震工艺管，降低压缩机工作时带来的噪音

　　

　　2）低温系统配备消声器，有效降低制冷剂与管路摩擦带来的噪声

　　

　　3）制冷机组柜采用吸音工艺孔，比普通钢板隔音效果好2倍以上

　　

　　4）制冷机柜内部边缘配有蜂窝状吸音海绵围绕，以达到zui大限度降噪的目的

　　

　　九、设备使用条件

　　

　　1.场地要求:

　　

　　1）、地面平整，通风良好，不含易燃、易爆、腐蚀性气体和粉尘

　　

　　附近没有强电磁辐射源

　　

　　2）、设备附近备有排水地漏（距离制冷机组2米以内）

　　

　　3）、设备周围留有适当的维护空间

　　

　　2、环境条件:

　　

　　1）温度：5℃～35℃

　　

　　2）、相对湿度：≤85%RH

　　

　　3）、气压：86～106kpa

　　

　　4、电源要求:

　　

　　满载总功率:25KW轻载功率：15KW（设备运行初时段为满载、恒温阶段为轻载）

　　

　　1）AC380V三相四线+保护地线；

　　

　　2）电压允许波动范围：AC（1±10%）380V

　　

　　3）频率允许波动范围：（1±1%）50Hz

　　

　　4）保护地线接地电阻小于4Ω；TN-S方式供电或TT方式供电

　　

　　5）要求用户在安装现场为设备配置相应容量（100A）的空气或动力开关，并且此开关必须是独立专门供本设备使用

　　

　　十、培训

　　

　　1、目的：充分满足客户需求，达到客户满意的目的。

　　

　　2、职责：为客户提供设备备品、备件及相关技术资料。负责安排和组织对客户的技术培训。

　　

　　3、培训：

　　

　　a.免费为用户进行现场操作及维修的技术培训，使客户了解设备性能，教会其正确使用、养护设备，避免因使用不当造成的故障。

　　

　　b.培训时间暂定为3天，“测控系统”培训时间1天，“制冷”1天，“维护、保养知识”1天。

　　

　　C.用户现场免费培训1-2名操作人员。

　　

　　十一、售后服务承诺

　　

　　1、在遵守产品注意事项、安装及使用规则的条件下，产品自验收合格之日起，因产品本身质量引起的故障一年免费保修，并负责终生维修服务。

　　

　　2、若产品出现质量问题，在接到报修（或传真件）实行30分钟内回复，若里不能解决问题，则在8小时内由我司专业维修人员上门处理。

　　

　　3、在保修期内我公司将每隔3个月上门对产品作免费保养；终生负责维修保养。

　　

　　4、我司长期为用户免费提供产品使用、维护咨询、技术咨询服务；保修期5、我司设有专门培训部，不定期对技术人员、销售人员和客户使用人员进行专业技术培训，使其能够在zui短时间内为用户排除设备故障，保证用户工作的顺利进行。

　　

　　6、备件库存八年

　　

　　附件一：

　　

　　主要部件清单：

　　

　　序号

　　

　　部件名称

　　

　　制造商

　　

　　1

　　

　　半封闭压缩机

　　

　　德国比压缩机

　　

　　2

　　

　　油分离器

　　

　　ALCO

　　

　　3

　　

　　蒸发器

　　

　　中外合资qh

　　

　　4

　　

　　压力控制器

　　

　　丹麦DANFOSS

　　

　　5

　　

　　压力控制器

　　

　　丹麦DANFOSS

　　

　　6

　　

　　球阀

　　

　　丹麦DANFOSS

　　

　　7

　　

　　球阀

　　

　　丹麦DANFOSS

　　

　　8

　　

　　膨胀阀

　　

　　丹麦DANFOSS

　　

　　9

　　

　　干燥过滤器

　　

　　丹麦DANFOSS

　　

　　10

　　

　　电磁阀

　　

　　意大利“卡士妥”

　　

　　11

　　

　　电磁阀

　　

　　意大利“卡士妥”

　　

　　12

　　

　　电磁阀

　　

　　意大利“卡士妥”

　　

　　14

　　

　　鼓风电机

　　

　　上海“博爱”

　　

　　15

　　

　　避震软管

　　

　　美国“帕利斯”

　　

　　16

　　

　　避震软管

　　

　　美国“帕利斯”

　　

　　17

　　

　　制冷剂

　　

　　美国杜邦

　　

　　19

　　

　　控制器

　　

　　TEMI880

　　

　　20

　　

　　超温报警仪

　　

　　宁波仪表自动化

　　

　　21

　　

　　交流接触器

　　

　　韩国“LG”

　　

　　22

　　

　　热保护继电器

　　

　　韩国“LG”

　　

　　23

　　

　　断路器及漏电保护器

　　

　　韩国“LG”

　　

　　24

　　

　　固态继电器及散热器

　　

　　中美合资郎宁

　　

　　25

　　

　　变压器

　　

　　中外合资“HUATO”

　　

　　26

　　

　　电源滤波器

　　

　　“飞奥特”

　　

　　27

　　

　　*温湿度传感器

　　

　　日本

　　

　　28

　　

　　小型短路器

　　

　　施耐德

　　

　　29

　　

　　小型短路器

　　

　　施耐德

　　

　　30

　　

　　相序保护继电器

　　

　　31

　　

　　时间继电器

　　

　　32

　　

　　库板

　　

　　中外合资科量达

　　

　　33

　　

　　不锈钢板

　　

　　新日铁

　　

　　34

　　

　　叶轮

　　

　　启东白云

　　

　　36

　　

　　大门锁紧机构

　　

　　37

　　

　　加热器

　　

　　诺汗

　　

　　38

　　

　　变频电源

　　

　　艾诺

　　

　　39

　　

　　电参数仪

　　

　　青岛青智

　　

　　40

　　

　　温度传感器

　　

　　OMEGA

　　

　　41

　　

　　测试盒,测试台面

　　

　　上海

　　

　　42

　　

　　控制软件

　　

　　TEMI

　　

　　43

　　

　　热电偶补偿导线

　　

　　上海

　　

　　44

　　

　　采集系统

　　

　　美国安捷伦

　　

　　仪器公司

　　

　　步入式高低温试验室优势

　　

　　在上海金山，距离贵公司仅仅0.5小时车程，服务非常方便；2.中文操作界面，韩国*三元公司TEMI880控制器，含USB接口及RS232接口，方便数据储存及管理；3.作为试验箱的核心部件，我们选用*的欧美进口品牌法国品牌的制冷压缩机，和的制冷附件（主要是）及电气部件（主要是欧姆龙&施耐德&西门子等），采用环保型制冷剂R404，如万一发生制冷系统泄漏，在国内很容易买到制冷剂。4.zui低温度可以达到-70℃（只用机械制冷，不需液氮辅助制冷）。5.多重隔音降噪措施：1、整个制冷系统优化配置达到zui低*效果；2、制冷机组安装在一个托盘上，压缩机与托盘间有减震弹簧支撑，托盘和试验箱框架由吸震垫（橡胶）隔开；3、压缩机与试验箱管路采用避震管连接。6.双气流送风，减少带载条件下的气流死角,被试件的顶部和底部同时得到通风,即使是在有负载的情况下，也可获得非常好的温度均匀性。（*设计）7.可调节的出风口，以获得*的温度/湿度均匀性。8.试验箱采用TEMI880控制器进行控制,这款控制器是步入式高低温试验室触摸屏彩色控制器，界面友好，形象直观，操作方便，并可使试验箱各个部件保持在*的运行条件下工作，保证设备安全，发挥zui大效率，并延长了他们的寿命。9.远程精确故障诊断功能：如试验箱出现故障，可尽快将上述记录给上海仪器公司，由我们帮助分析故障原因，快速给出解决方案。虽然这种控制系统的制造成本较高导致试验箱价格升高，但日后的运行和维护成本将被降低；10.温度/湿度逐点标定功能，控制系统具有标定模块，通过手动设定所需校准的温度表，根据外部传感器与试验箱检测系统指示值的差值设置这些点的偏差值进行校准，非常实用，可使任意点的温度准确度与标准传感器**。11.出厂前对温度模式下的7个温度点和湿度模式下的9个温度/湿度点进行检测和标定。三重相互独立的温度安全保护措施，不会因为其中一种措施失效而影响其他两种。12.安全性能：设有内部密码，可根据用户级别选择密级，防止未经授权的人进入或意外地改变控制参数。全面的维护保养管理系统。13.自动测试功能，轻松了解每个部件的状态。14.控制系统操作界面友好，功能完善，可选用手动控制模式，程序运行模式，延时启动模式。15.仪器公司通过计算机控制，将计算机用RS232接口与控制用的微电脑连接，计算机能将试验数据从控制器读出并处理，上海公司从1999年即开始用计算机控制步入式高低温试验室，积累了丰富的经验，软件成熟、稳定。16.试验箱控制系统可将所有试验记录储存到U盘上，可在任意时候打开以往记录检查或打印输出；程序编辑简单方便，可运行各种复杂的试验过程，在编辑程序时可任意设置循环，在程序运行时可实时显示已运行的循环数，剩余的循环数，可实时显示已运行的时间数，剩余的时间数。显示器为5.7吋触摸屏。17.蒸发器的盘管、翅片及其连接全部是由铜制成，换热系数大于20，并且避免了产生不锈钢/铝的化学电偶。18.上海设有维修服务机构，有经验丰富的工程师，和完善的备件库，确保用户的正常运行。19.运行可靠，故障率低。目前在中国国内的所有试验箱均运行良好，得到用户的普遍认可。

　　

　　售后服务（*：）

　　

　　中国售后服务中心

　　

　　

　　

　　上海地址：

　　

　　东莞工厂地址：

　　

　　：王春伟

　　

　　安装、调试

　　

　　公司工程师可在买方准备好设备所需外部条件（如水、电等）后，负责该设备的安装、调试、启动工作，并提供良好的和售后服务，同时对使用人员进行设备现场培训，保证受训人员能够独立、熟练操作设备和完成简单的维修工作、设备日常维护等工作。

　　

　　保修

　　

　　设备的保修期为一年，正式生效日期为买方在该设备的验收合格书上签字之日起计算。在保修期内，卖方负责该设备由于设备自身原因而引起的各种故障问题并负责无偿解决。在保修期外，该设备的维修工作要收取备品备件的成本费用和一定的服务费用。

　　

　　维修

　　

　　服务应时间为：4小时内响应

　　

　　卖方在接到买方的故障通知后，保证在4小时内做出响应，并争取在zui短的时间内尽快排除故障。

　　

　　终身服务项目

　　

　　卖方承诺在该设备的使用期间，可无偿、无限期地提供该设备的工作。
