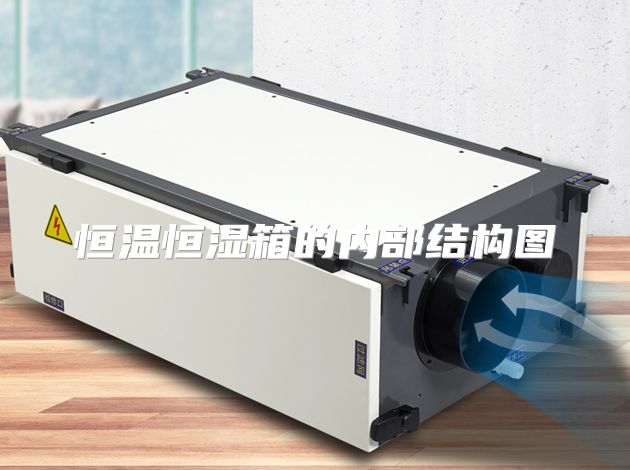

恒温恒湿箱的内部结构图

恒温恒湿箱的内部结构图

　　(1)冷凝器,节流结构和蒸发器组成。制冷剂在蒸发器中不断吸收空气传给蒸发器的能量而达到制冷的目的。(2)加热系统:当箱内的空气的温度低于所需温度时,恒温恒湿箱的控制系统接通电加热器,给空气加热,通过风机送至箱内达到加热的目的。(3)湿度系统:试验箱的加湿方式一般采用蒸汽....加湿法,即将低压蒸汽直接注入试验空间加湿。这种加湿方式加湿能力强,速度快,加制灵敏,尤其在降温时容易实现强制加湿。(4)传感器系统:试验箱的传感器系统主要是温度和湿度传感器。温度传感器应用的是铂电阻和热电偶。其结构如图1所示。图1恒温恒湿箱的内部结构其具体操作如下:(1)工作箱能够制冷,说明外界冷却水的问题可以排除。(2)由于是温度不能恒定,观察制冷压缩机能否正常启动,如果能够启动,说明从电源到各压缩机的电器线路正常。(3)电器没有问题,继续查找制冷系统。首先检查发现两组制冷机组的低温(R23)级压缩机(下转第9页)7李海兵等:恒温恒湿箱的故障分析
